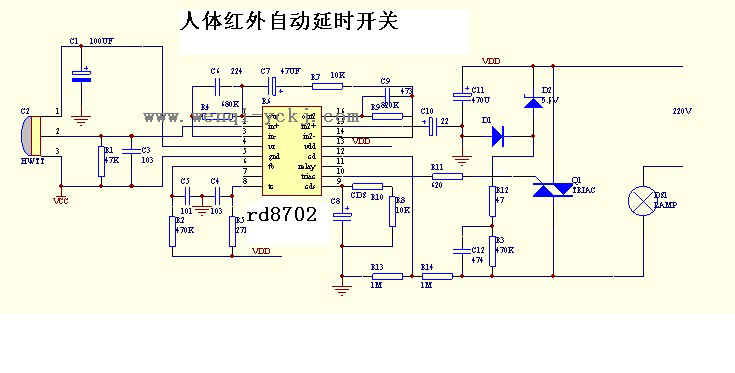

人體是一特定波長紅外線的發射體，由紅外傳感器檢測到這種紅外線的變化并予以放大選頻處理后，可以推動適當?shù)呢?fù)載，此乃人體紅外自動開關。這一檢測技術較之超聲、啞聲、微波方式更為靈敏與準確。它要求PIR熱釋電人體紅外傳感器的信號放大處理電路有很高的靈敏度并要能準確鑒別生物體與非生物體的運動，使誤動作率降到最低。且體積小，自耗電微少。采用熱釋電紅外傳感器及專用單片集成電路構成的這種開關能成為人到燈亮、人走燈滅。它安裝方便，可直接替換86型面板式開關，無需改動市電線路。為了方便業余愛好者們制作或維修，現介紹工作原理調試要點及電路,原理圖如下。
PIR（HWTT)熱釋電紅外傳感器的輸出信號幅度較小（小于1mV），頻率低（約0.1～0.8Hz)，檢測距離短，為此在PIR前加用一塊半球面菲涅爾透鏡，使范圍擴展成90度圓錐型距離大于5米的檢測面。集成電路內部含有二級運放、比較器、延時定時器、過零檢測、控制電路、系統時鐘等電路。PIR傳感器檢測到人體移動引起的紅外熱能之變化并將它轉換為電壓量，通過二級選頻放大比較輸入到控制電路中，由控制電路輸出過零脈沖觸發雙向可控硅導通。采用交流過零觸發能消除可控硅導通時浪涌電流，延長燈具的使用壽命。同時控制電路啟動了延時定時器，直至PIR傳感器在接收到信號后，觸發可控硅的信號延時到設定的時間后關斷可控硅，做到自動關閉。改變R5阻值或C4容量可控制延時定時器的時間。IC電路的9腳為光控輸入端，由光敏電阻串聯R8接地，白天亮阻小9腳為低電平，封鎖控制電路輸出，待天暗時亮阻增大9腳轉為高電平，并解除控制電路，因此能自動做到天暗時自動開關進入工作。調整R8電阻可適應不同的感光度。要將其改為日夜均能工作時，只需將光敏電阻或R8拆下即可。探測靈敏度的調整也十分方便，增大R9電阻阻值提高放大器的增益，它能使檢測距離加遠，反之則可縮短檢測距離，一般可在2～8米之間調整。該電路只要選擇元件無誤及接焊無錯均可一次成功。
