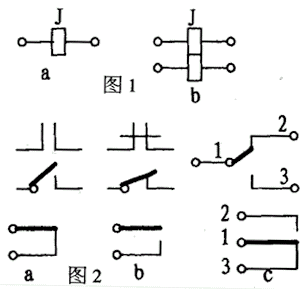

繼電器的電符號和觸點形式。繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框（分別見圖1a、圖1b）。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。繼電器的觸點有三種基本形式：
1.動合型（H型,國外:A型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。見圖2a。
2.動斷型（D型,國外:B型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。見圖2b。
3.轉換型（Z型,國外:C型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。見圖2C。
此外，一個繼電器還可以有一個或多個觸點組，但均不外乎以上三種形式。在電路圖中，觸點和觸點組的畫法，規定一律是按不通電時的狀態畫出。
