典型的真空繼電器結構
|
|
作者:不詳 來源:網上收集 更新日期：2006-9-18 閱讀次數：
|
|
|
典型的真空繼電器結構：
真空繼電器從結構上可以分成三大類

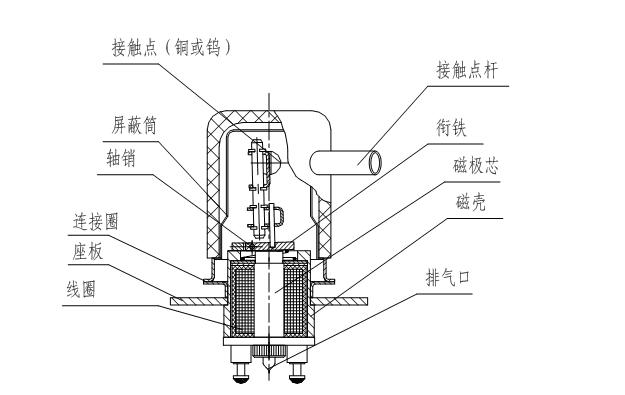

A、 排氣式結構，它們的共同特點是有排氣管，需要通過真空排氣臺進行排氣。它們的銜鐵動機構
位于真空系統內部，如下圖所示，控制電流流過線圈產生的電磁力使置于真空內的鉸鏈銜鐵動作，
帶動動觸點動作，完成開斷或接通功能。

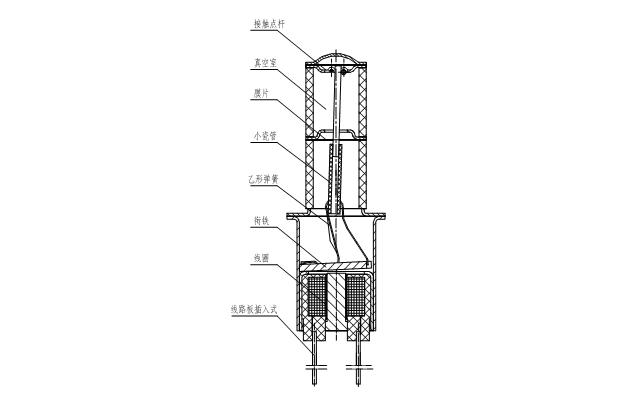

B、 膜片式結構，他們不需要進行排氣，其真空系統通過真空焊接爐直接獲得，銜鐵機構位于真空
室外，銜鐵的運動通過彈性密封膜片傳入真空室內部。（如下圖）
|
