型號：UDC-18GM-400-3E1-Y194142

• 用于可靠檢測無、單張或雙張重疊材料的超聲波系統，更適宜檢測紙
• 無需設定
• 從所有角度都能看到接近開關功能指示
• 對印刷物、顏色和光亮的表面不敏感
• 檢測材料重量從10 g/m2 到2000 g/m2
• 可檢測的材料范圍廣，可檢測紙、薄的金屬以及塑料和金屬薄膜

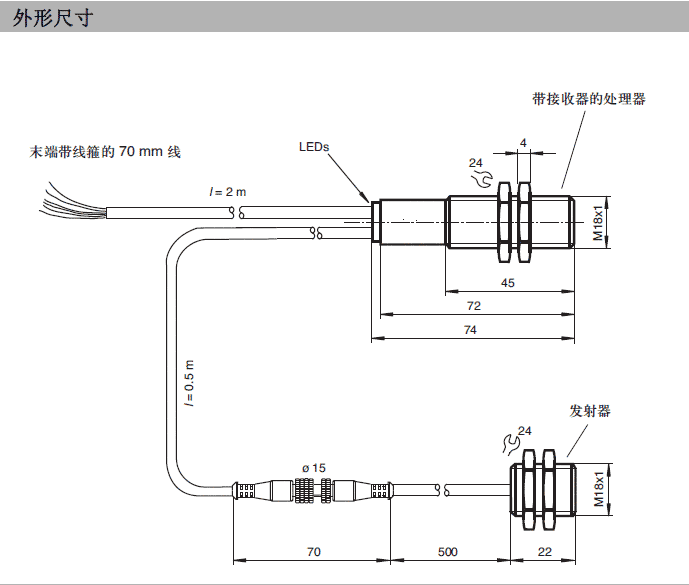

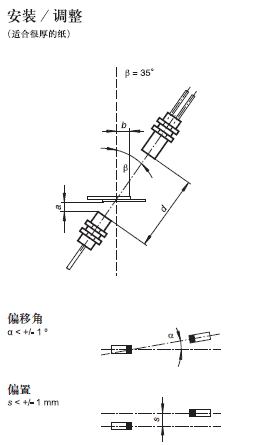

• 根據不同的檢測面需要垂直或傾斜安裝傳感器

功能描述
超聲波雙張檢測接近開關可以用于所有需要自動區分單、雙張的應用場合，以保護機器和避免產品浪費。它基于對射式超聲波的工作原理，可以檢測:
- 無, 也就是空氣
- 單張
- 雙張
微處理器系統進行信號處理，根據信號處理的結果開關輸出。自動進行溫度和濕度補償，處理電路和接近開關頭集成在M18 的金屬外殼中。

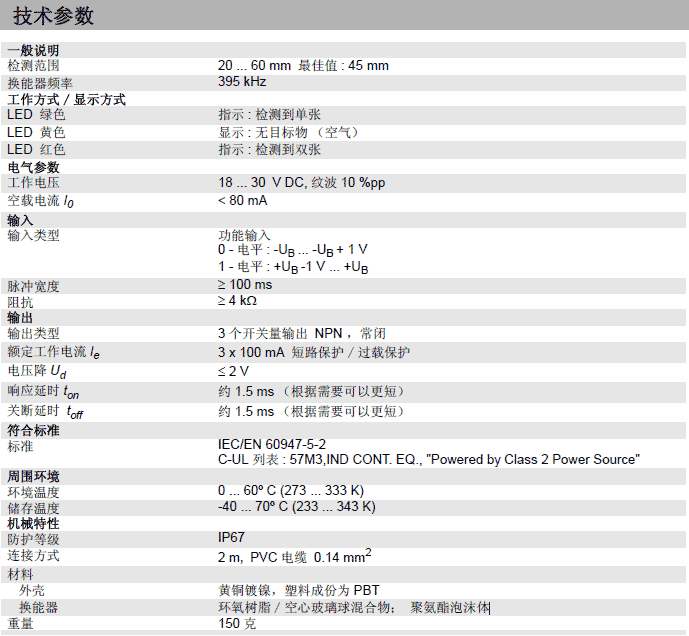

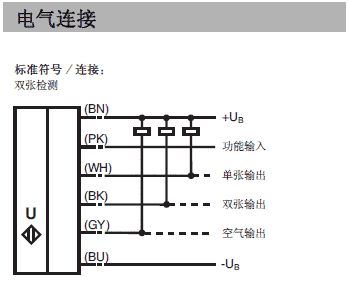

連接

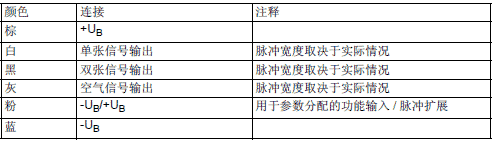

接近開關有6 個接線頭，連接方式見下表。功能輸入（粉色）用于接近開關的參數設置。（見輸出脈沖擴展，對齊輔助和程序選擇）。標準模式下，為避免可能的干擾或不正常的功能，功能輸入一定要可靠連接到+UB 或-UB

標準模式
如果功能輸入端（粉色）連接到-UB 或+UB，通電后接近開關就工作在標準模式. 輸出脈沖擴展見下表
顯示:
黃色LED: 探測空氣
綠色LED: 單張檢測
紅色LED: 雙張檢測
開關輸出:
只有在標準模式下開關輸出才激活!
白色: WH 單張輸出
黑色: BK 雙張輸出
灰色: GY 空氣輸出
輸出脈沖擴展
把功能輸入端（粉色）連接到-UB 或+UB 上，就可以為三個開關輸出選擇一個最小的脈沖寬度120 ms

注:
這可能造成不只一個輸出端有信號!
顯示模式
在標準模式下，把功能輸入端（粉色）懸空，可顯示選定的接近開關參數。綠色LED 顯示所選的程序號（閃爍的脈沖值(1 … 4)= 程序號）。在此過程中，輸出不激活。
如果在通電時，功能輸入端（粉色）懸空，接近開關將工作在顯示模式如果在操作過程中發生錯誤（電纜斷線，由于振動而松開）導致輸入端（粉色）懸空，顯示模式就成為錯誤顯示

參數配置

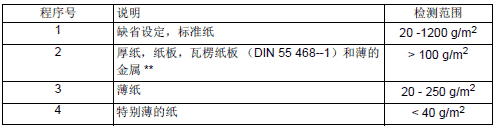

接近開關為不同的應用范圍設計了4 個程序。這使得接近開關能檢測很寬的材料范圍，客戶可以根據特定的應用選擇最合適程序缺省設定是程序1，適用于大多數應用，無需改變設定。

程序

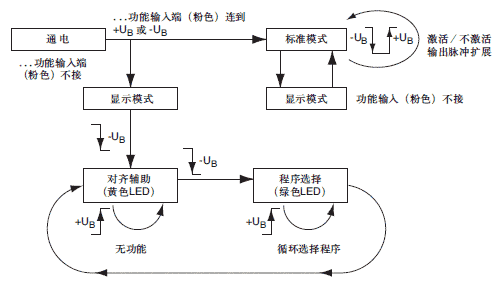

參數設置過程
可以從顯示模式切換到參數設置模式：
對齊模式-->
程序選擇模式-->
對齊輔助模式--> （用于檢查）
當功能輸入端（粉色）連接到-UB （持續時間> 500 ms），模式改變。當“程序選擇模式”激活時，把功能輸入端（粉色）連接到
+UB （持續時間> 500 ms）選擇下一個程序。
斷開電源將使系統改為所選的程序并退出當前模式。
接近開關參數設置過程中開關輸出不激活!

模式
對齊輔助
在接近開關安裝過程中， DSM 為發射器和接收器的對齊提供了最佳的輔助。
如果接近開關檢測到的是空氣（黃色LED 亮） DSM 將開始顯示檢測到的信號強度
- 如果信號弱，黃色LED 將以慢速閃爍
- 信號增強時，黃色LED 閃爍的速度加快
- 最佳對齊狀態（信號最強），黃色LED 常亮
單張功能（綠色LED）和雙張（紅色LED）功能一直處于激活狀態，用來確保雙張檢測的功能

程序選擇
在程序選擇模式中，當前程序用綠色LED 顯示（閃爍的脈沖數= 程序數）。
把功能輸入端（粉色）連接到+UB （持續時間> 500 ms）將選擇循環序列（程序1 順序到程序4）中的下一個程序。

注：
一套完整的裝置包括一個超聲波發射器和一個帶有超聲波接收器的處理單元。在出廠時，接近開關頭被互相調整到最佳狀態，因此必須成對安裝和更換。發射器和接收器連接電纜上的插頭連接器是用于簡易安裝，不是用來單獨更換發射器或接收器。
雙張檢測接近開關不適合檢測手帕紙和打孔紙。
如果兩個或更多的超聲波雙張檢測安裝在鄰近區域內，可能會出現相互干擾，導致錯誤功能。但系統設計時采用恰當的措施可以避免這種相互干擾。
